コネクタ・ケーブルの信頼性評価・故障解析
電気部品であり機構部品。その両方の機能を併せ持ったコネクタには、耐環境性（温湿度、ガス、塩水）のみならず、機械的性能、物理的性能、電気的性能に着目した評価試験を実施することが求められます。ユーロフィンFQLでは、製品の出来栄え評価、規格に応じた長期信頼性評価、を受託します。また、故障解析、工場ラインの評価（現地・オンライン監査）も受託しています。
事例紹介｜コネクタ・ケーブル評価

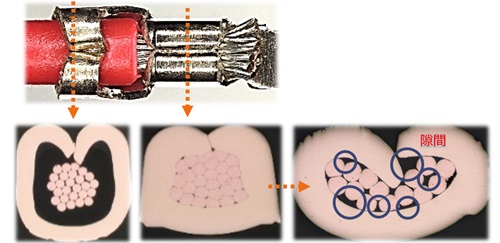

出来栄え評価｜ケーブル端子のカシメ状態（断面観察）
圧着／圧接端子の断面状態を観察して、カシメ部の緩み有無による接触不良リスクを確認します。
信頼性試験｜コネクタウィスカ評価
JEITA RC-5241電子機器用コネクタのウィスカ試験方法はじめ、IEC60068-2-82、JEITA ET-7410、JEDEC JESD201に準拠したウィスカ評価を受託します。
| ＞ 受託試験：ウィスカ評価 |
|---|
信頼性試験｜コネクタ微加振試験（ハンマリング方式）
微加振試験によって電気接点同士に発生する微摺動を正確に再現し、加振回数ごとの電気抵抗の変化や、瞬断を検知することで接続信頼性を評価（微摺動摩耗：フレッティングコロージョン のへの耐性評価）します。接触不良の未然防止につながる有効な評価手法の一つです。
微加振試験の条件例
| 条件項目 | 推奨条件 |
|---|---|
| 印加速度 | 100G (50G～400G) |
| 印加速度／回数 | 1回／秒ｘ10万回 |
| 瞬断検出 | 1μS以上 |
| サンプルサイズ | 140x50mmの基板エリア内 |
| サンプル数 | 3ch |
| ＞微加振試験機のご紹介 |
|---|
事例紹介｜コネクタ・ケーブル故障解析
出来栄え評価｜ケーブル
外観・X線・回路・発熱解析により故障個所を特定します。

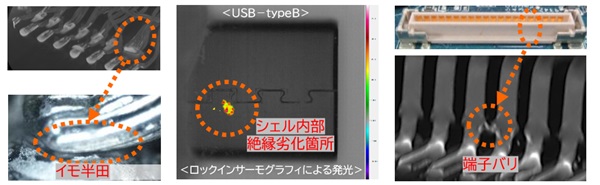

接触不良観察事例
左：接触不良（断線）モード 中央：短絡・接触不良モード 右：短絡モード
コネクタ・ケーブルの信頼性評価・故障解析受託サービス一覧
コネクタ・ケーブル（ハーネス）に加え、ソケット、カードスロット、スイッチなどの機構部品にも対応可能です。
| 分類 | 項目 | 主な試験内容 |
|---|---|---|
| 受託評価 | 出来栄え評価 (非破壊 / 解体による評価) | 外観観察（コンタクト / モールド / はんだ付け品質） |
| めっき分析（めっき層構成、めっき厚、腐食） | ||
| X線（2D）、X線CT(3D)観察 | ||
| 寸法測定（クリンプハイト/ワイド、各部位寸法） | ||
| 引張強度（圧着強度等） | ||
| 断面観察（圧着端子/圧接端子等） | ||
| 端子平坦度（コプラナリティ） | ||
| 赤リン含有調査（絶縁劣化リスク） | ||
| 長期信頼性評価 | 抵抗値測定（導通 / 絶縁 / 連続監視） | |
| ケーブルテスター（導通 / 瞬断 / 絶縁性 / 耐電圧の電気的特性） | ||
| JIS / MIL規格準拠試験 | ||
| 導通試験（導通不良） | ||
| マイグレーション試験（絶縁不良） | ||
| 端子形状 / バネ性検証 | ||
| 振動試験 / 衝撃試験（接触不良/瞬断） | ||
| 微加振試験（導通不良/瞬断） | ||
| ガス腐食試験（H2S、SO2、NO2、Cl2を1～4種混合） | ||
| ウィスカ評価（JEITA / JEDEC / JIS規格） | ||
| 塩水噴霧（耐腐食性） | ||
| 高温高湿 / 高温放置 / 温湿度サイクル / 温度サイクル試験 | ||
| クリープ試験 | ||
| はんだ耐熱性/はんだ付け性 | ||
| 受託解析 | 故障個所の特定 | 外観 / X線 / ロックイン発熱解析 / TDR / 良品比較等 |
| 故障メカニズムの推定 | 故障個所 / 構造 / SEM-EDX / FT-IR / FIB / 現象から推定 | |
| 再現実験 | 再現実験による故障メカニズムの推定評価 | |
| サプライヤ管理 | 工場監査（訪問型 / WEBオンライン型） | 仕組み / ルール / ライン整備状態 / 作業者習熟度等の確認 |
| 品質問題解決支援 | 問題点の原因究明 / 対策確認 / 妥当性検証 |
